석션파일 기초 방파제
개요
개발배경
석셔파일은 내부의 물을 외부로 배출함으로써 발생된 파일 내부와 외부의 압력차를 이용하여 설치되는 파일을 말함. 석션파일은 일반적으로 대수심에서 부유식 구조물의 앵커, 해양기초로 사용됨, 석션파일이 기존 파일이나 앵커에 비해 가진 장점으로는 파일의 크기나 수심에 제약없이 설치가 가능하고 파일 내부에 물을 주입하여 발생된 양압력으로 인발이 가능함.
- 대형 선박의 출현과 항만 입지의 변화로 인해 대수심이면서 연약지반 입지에서 사용할 수 있는 새로운 방파제 개발 필요성 대두
- 대수심 및 연약지반에서 적용할 수 있는 석션파일 기초 방파제의 현장 시험시공을 통한 실용화
- 대규모 해상구조뭄(플랜트, 행상풍력발전소 등) 개발에 필요한 핵심기반기술 확보

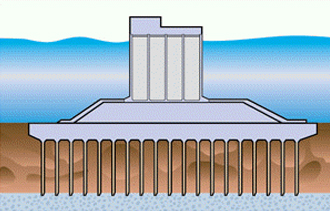

사석경사제 + S.C.P
장점
- 시공경험이 풍부
- 기초 침하에 대한 순응성 양호
- S.C.P 시공시 모레말뚝에 의한 기초 압밀 촉진기능
- 모래말뚝과 연약지반이 복합체를 형성하여 소요 강도 확보
- 유지보수가 용이
- 소파효과가 양호
단점
- 소요되는 사석략이 많고 사석물량 확보가 난이
- 상치콘크리트의 시공이 복잡
- 다수의 S.C.P 해상장비 확보가 필수
- 양질의 모래가 다량 필요
- S.C.P 시공시 해상조건에 따른 시공능률 저하예상
- 공사비가 타안에 비해 고가점

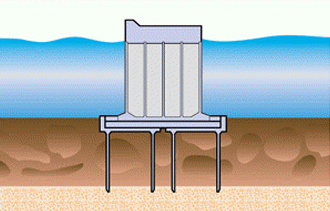

케이슨식 + 석션기초
장점
- 콘크리트 구체로 부식우려가 없고 유지관리 용이
- 육상시공으로 품질확보 용이
- 별도의 기초처리 불필요
- 상·하부 구체가 분리되어 구체 제작 및 시공성 양호
- 구체의 권상 및 침설이 용이(해상기중선 사용시)
- 공사비가 저렴
단점
- 국내 사용 실적이 전무
- 별도의 캐이슨 및 석션 기초제작장이 필요
- 반사파의 영향이 큼 → 전면케이슨 구조변경시 해결가능
- 침설공법에 대한 고도의 전문기술 필요
기술적 특징
- 대수심 해양조건에서 적용성이 탁월함
- 설치가 간편함
- 근입에 대한 안정성이 증대됨
- 지반개량이나 준설치환이 필요 없으므로 해양환경오염 없음
- 연약지반의 개량이나 치환 등의 보조공법을 사용하지 않으므로 경제적임
- 설치 후 석션압을 활용한 선행재하 및 재하실험이 가능함

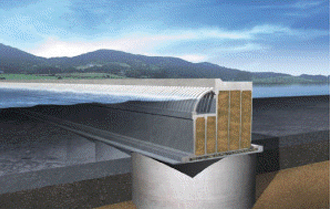

석션파일 기초방파제 개념도

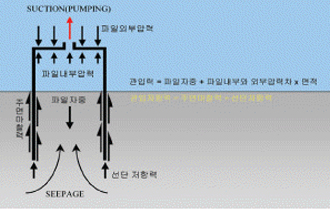

선션파일 원리
경제성 검토

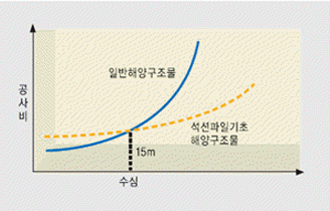

수심에 따른 공사비 비교

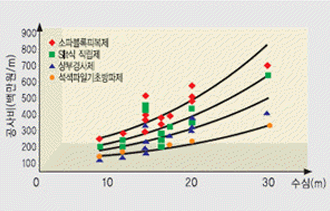

방파제 형식별 공사비 비교

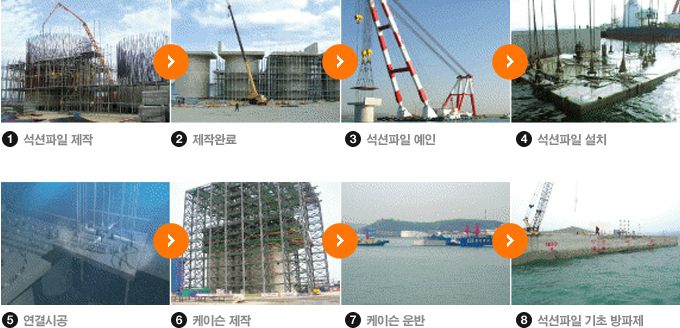

시공순서
