25만 KL급 지상식 LNG 저장 탱크의 설계기술

개발배경

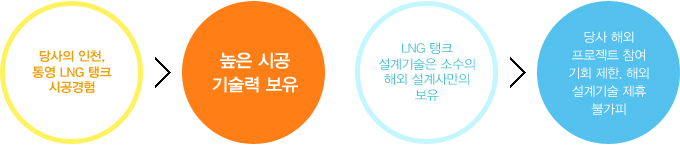

당사의 인천,통영LNG탱크 시공경헙 > 높은시공 기술력보유 ,LNG탱크 설계기술은 소수의 해외 설계사만이 보유 > 당사해외프로젝트 참여기회 제한,해외 설계기술 제휴 불가피

  • 통영(지상식)

    통영(지상식)

  • 인천(지중식)

    인천(지중식)

  • 오바야시(일본)

    오바야시(일본)

  • CBI(미국)

    CBI(미국)

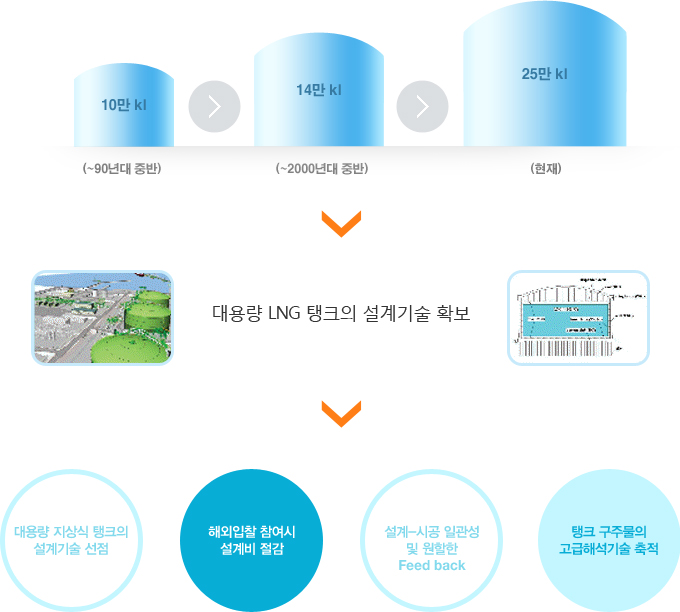

대용량화 경향: 현재 지장식은 20만kl급까지 발주

대용량 LNG탱크의 설계기술 확보

공법특징

  • 체계적이고 합리적인 설계절차>대용량 탱크의 효율적인 단면 도출
  • 주요 설계프로세스의 자동화>신속하고 정확한 설계

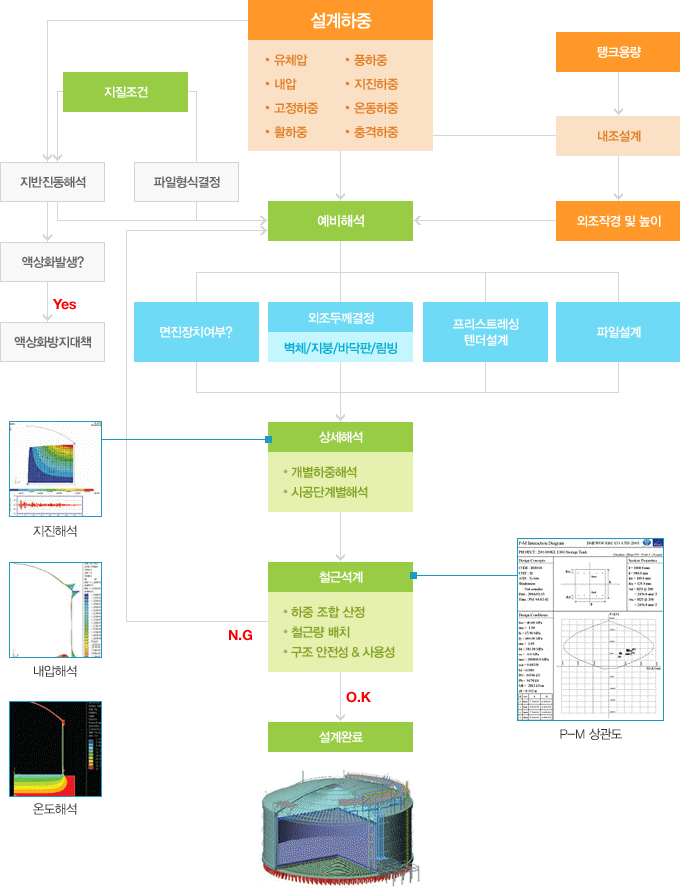

설계 구조도

요소기술1 : 개선된 텐더 설계

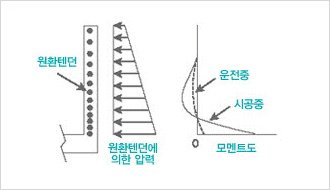

  • 기존방법

    기존방법

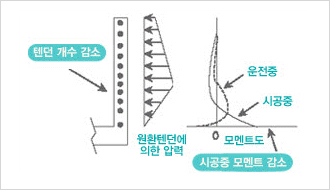

  • 개선방법

    개선방법

요소기술2 : 극저온시/화재시 온도 해석

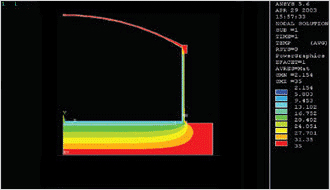

  • 극저온 온도해석

    극저온 온도해석

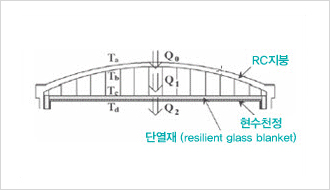

  • 지붕의 온도해석

    지붕의 온도해석

요소기술3 : 유체를 고려한 지진해석
  • 지반을 고려한 지진해석

    지반을 고려한 지진해석

  • 외조=내조 연계지진해석

    외조=내조 연계지진해석

  • 지진에 의한 상족 좌굴

    지진에 의한 상족 좌굴

적용실적

  • 해외 저널 및 논문집을 통한 기술 홍보
  • LNG탱크 관련 화학홍보관을 통한 홍보
  • GAS-Ex

    GAS-Ex

  • WGC

    WGC

해외 프로젝트 참여

사할린PJ,미국 프리포트 PJ,이란 NIOC PJ

국내외 LNG탱크 현장 지원

카타르Q-Chem2,예맨 LNG탱크,통영/인천 LNG 탱크

기대효과

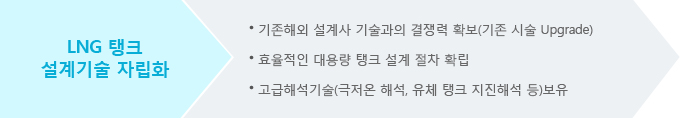

LNG탱크 설계기술 자립화 : 기존 해외 설계사 기술과의 결쟁력 확보(기존 시술 Upgrade),효율적인 대용량 탱크 설계 절차 확립, 고급해석기술(극저온 해석,유체탱크 지진해석 등)보유

모의 영문구조계산서 보면작성 주요설계프로세스 자동화 : 해외프로젝트 참여시 신속 대응 가능
