산업부산물 활용 고품질 지반조성공법
(CQC : Construction by Quick hardening fill using Co-products)

개발배경

건설현장의 지반조성 분야에서 다짐불량 및 지반공학적 불확실성에 의해 구조물 및 도로 하부지반의 침하와 변형, 세굴 등이 발생하여 구조물의 중장기적 안정성에 문제가 발생하는 사례가 증가하고 있음. CQC는 안정적이고 경제적인 시공이 이루어지도록 하기 위하여, 현장발생 불량토, 매립석탄회, 이산화탄소 포집공정(DECO2) 에서 발생하는 탄산칼슘(CaCO3) 등 다양한 종류의 산업부산물을 폐기하지 않고 지반재료로 재활용하여, 시공효율을 개선하고 조성지반의 강도를 큰 폭으로 증가시킴. 시공성에 따라 유동성 충진공법인 CQC-1과 고품질 다짐지반 조성공법인 CQC-2, 골재혼합 다짐공법인 CQC-3로 구분됨.

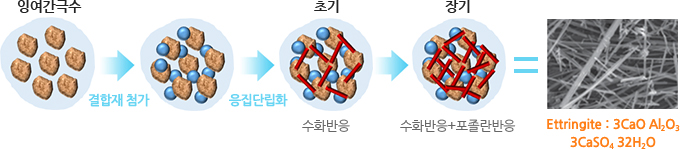

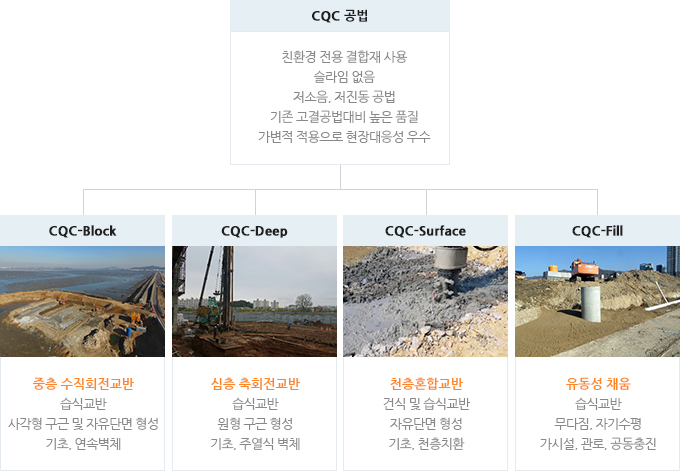

CQC구조도

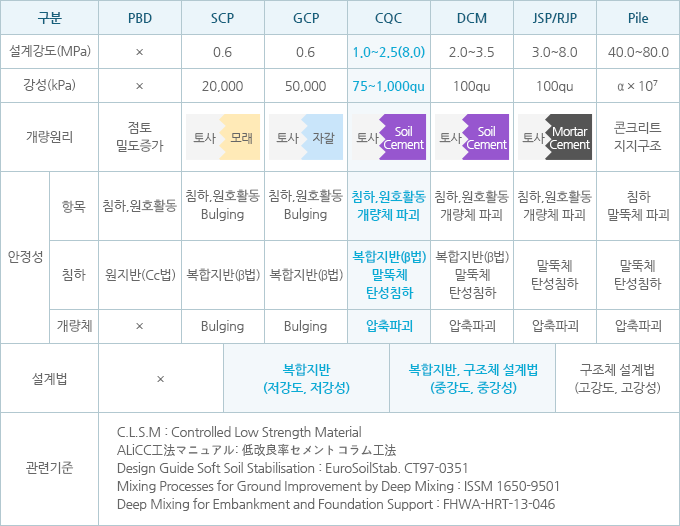

기술적 특징

항목 내용 CQC-1 CQC-2 CQC-3
용도 주요 사용처 다짐 불가능위치,
무다짐/자기수평
다짐 또는 레벨정리 가능위치 다짐 가능위치
밀도 부상방지 1.5t/㎡이상 1.5t/㎡이상 1.5t/㎡이상
재료 주요재료 산업부산물, 물, 고화재, 혼화재 산업부산물, 물, 고화재, 탈수재 산업부산물
유동성 Flow (KSF 2402) 200mm ~ 700mm 0mm ~ 200mm 없음

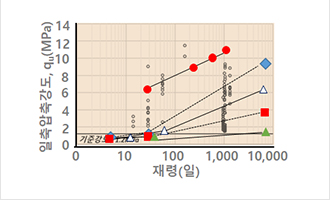

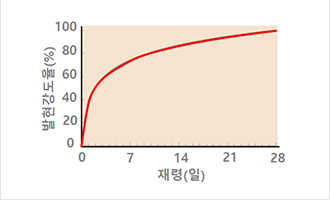

강도 일축압축강도 10.0MPa이내 20.0MPa이내 0.6 ~ 2.0MPa이내
강도조절 가능 강도조절 가능 골재특성에 의함

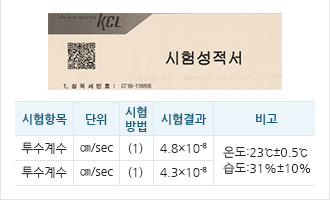

특수계수 차수기능 10의-6승 ~ 10의 -7승 cm/sec(차수) 10의-6승 ~ 10의 -7승 cm/sec(차수) 10의-5승 cm/sec 이상 (투수)
배합원리 계량방식 중량계량 체척계량 체척계량
사용골재 골재최대입경 통상 100mm 이하 통상 100mm 이하 통상 100mm 이하
시공속도 장비1대 기준 400㎥이상 400㎥이상 500㎥이상
경제성 시공비용 시공속도 및 현장여건에 따라
차등 모르타르의 50%이내
시공속도 및 현장여건에 따라
차등 쏘일시멘트의 70%이내
혼합골재에 따라 차등 시공속도
및 현장여건에 따라 차등
비고 품질 확인시험 양생시험 or 현장 재하시험 양생시험 or 현장 재하시험
or 들밀도
현장 재하시험 or 들밀도
적용기준 CLSM 품질관리기준 쏘일시멘트 품질관리기준 각종 토공 다집관리 기준
  • 기존
    장비 또는 수동다짐

    장비 또는 수동다짐

  • CQC-1
    무다짐/충진/자기수평

    무다짐/충진/자기수평

  • 고화재 혼합포설 다짐

    고화재 혼합포설 다짐

  • 경제적 고품질 다짐

    경제적 고품질 다짐

시공순서

CQC-1
  • 장비세팅

    장비세팅

  • 재료선별

    재료선별

  • 재료생산

    재료생산

  • 레미콘 포설 및 양생

    레미콘 포설 및 양생

  • 백호 포설 및 양생

    백호 포설 및 양생

  • 펌프카 포설 및 양생

    펌프카 포설 및 양생

CQC-2
  • 장비세팅

    장비세팅

  • 재료선별

    재료선별

  • 재료생산 및 직접 포설

    재료생산 및 직접 포설

  • 재료운송생

    재료운송

  • 포설 및 펼치기 작업

    포설 및 펼치기 작업

  • 다짐 및 양생

    다짐 및 양생

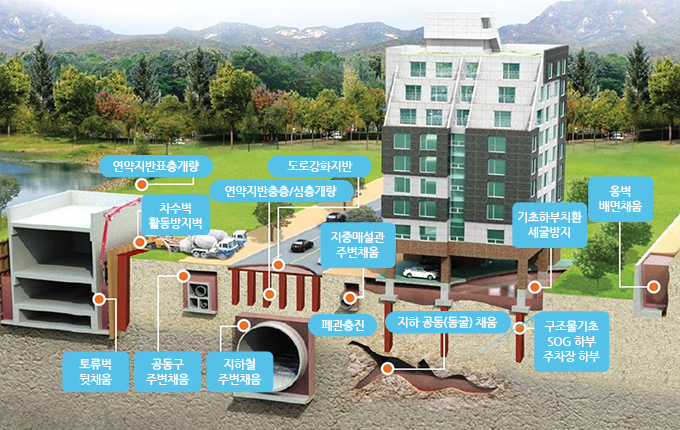

적용분야

지반분야 시공성능 우려위치에 대한 포괄적인 대책공법

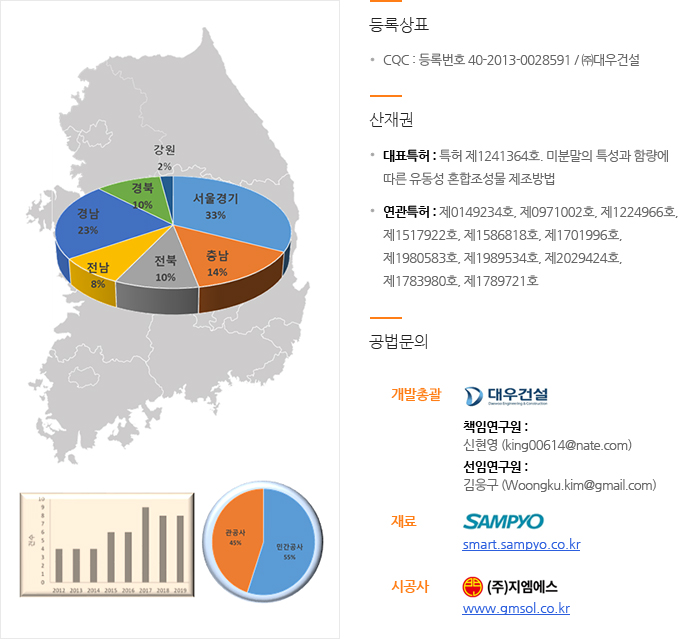

주요 적용실적

명동성당, 아모레퍼시픽 천안공장, 경복도청, 김해부봉지구 부지조성공사, 김해부원동 주상복함, 부산한국은행, 김해 롯데마트 진입도로

  • 부산한국은행
    가시설 뒷채움

    가시설 뒷채움

    친환경

  • 명동성당
    지하공동 충진

    지하공동 충진

    친환경

  • 부산하수슬러지
    가시설 강성 뒷채움

    가시설 강성 뒷채움

    고강도

  • 경북도청
    강화지반

    강화지반

    고강도

  • 김해부원동 주상복합
    연약지반개량

    연약지반개량

    고강도. 급속시공

  • 김해 롯데마트 진입도로
    연약지반개량

    연약지반개량

    고강도. 급속시공

  • 아모레퍼시픽 천안공장
    강화지반 조성

    강화지반 조성

    고강도. 급속시공

  • 김해부봉지구 부지조성공사
    연약지반 개량

    연약지반 개량

    고강도. 급속시공
