방재구조기술
개요
철근이음을 위해 각각의 단부에 나사 가공을 한 철근 두 가닥을 내부에 나사 가공을 한 커플러를 이용하여 체결하는 기술
TS(Torque Shear) 볼트의 원리를 이용하여 일정 이상의 토크가 도입되면 분리부가 본체로부터 분리되는 형상을 갖는 커플러와, 유압장치를 이용하여 일정한 토크를 자동으로 도입시킬 수 있게 하는 자동체결장치로 구성
TS 커플러

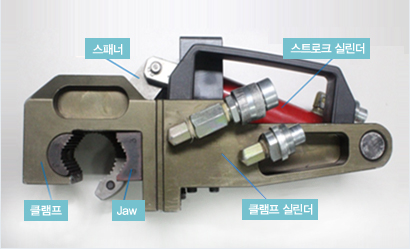

자동체결장치

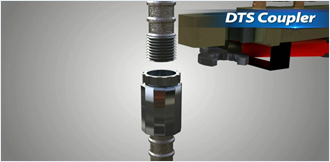

철근 단부의 커플러 연결

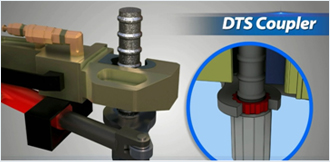

이음체에 자동체결장치 연결
설계 토크 도입에 의해 분리부 파괴
분리부를 통해 체결력 도입을 육안으로 확인
시공
적정 토크 도입 시 도입된 토크의 크기를 육안으로 직접 검증할 수 있게 함으로써 균일한 시공품질을 확보 할 수 있도록 하고 부재 연결 작업의 기계화를 통해 체결 효율성을 크게 높여 작업 생산성을 향상
철근 단부의 커플러 연결

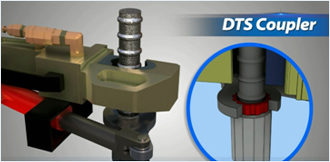

이음체에 자동체결장치 연결

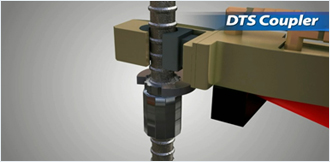

설계 토크 도입에 의해 분리부 파괴

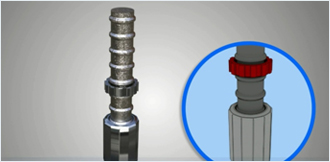

분리부를 통해 체결력 도입을 육안으로 확인
